サイトリにゅーある DSi プチコンmkⅡ 「ミニ四駆計算機」

初期ファイル名「MINI4」

2014年 6月22日(日) JAPAN CUP 2014 開幕！
スーパーグライドサーキット2014の232mコースのタイム表示も対応しました。

更新履歴

作成 2014年 8月13日(水)

更新 2014年 8月31日(日)
LRボタンでの一時記憶、負荷低減のためフレームレートの低下、その他細かいUI等の更新。

ZIPファイル
PRGファイル ミニ四駆計算機 PRG
お持ち帰り用 1倍表示のQRコードを保存したZIPファイルです。

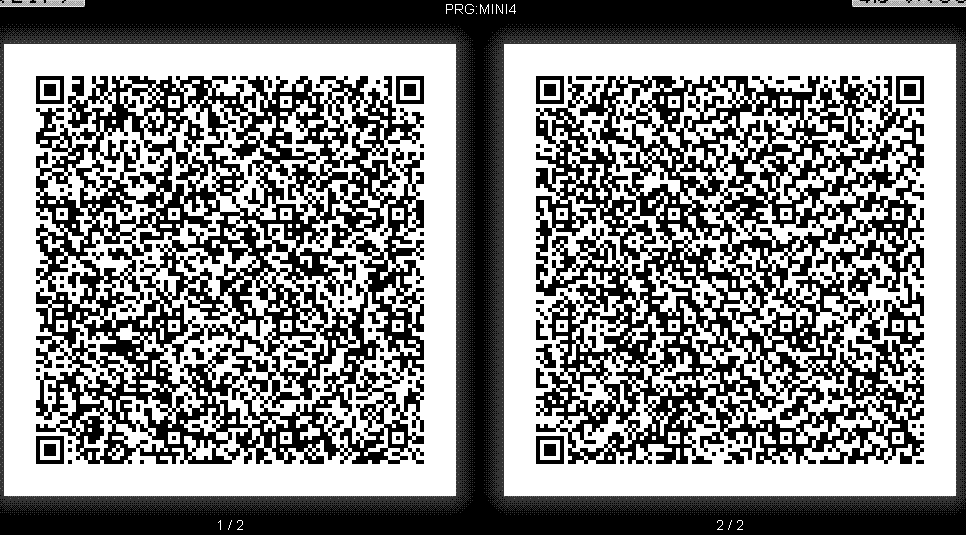

QRコード
4倍表示。上記のZIPファイルと内容は一緒です。通常はこちらでOK。

ミニ四駆計算機 PRGコード(2ページ)

DSi、または3DSで「プチコンmk2」を起動し、「ファイルの管理」→「QRコード読み込み」を選び本体のカメラをQRコードに向けて読み込ませて下さい。
複数ページある場合は全て順に読み込ませて下さい。
同名のファイル名が存在する場合、又は別の名前で保存したい場合は任意の名前で保存して下さい。

あとはホームメニューに戻り「作品を見る」で保存したファイル名を起動して下さい。

説明
　　以下のコースの計測も出来ます。
　●2レーン(オーバルホームサーキット)
　●3レーン(ジャパンカップジュニアサーキット)
　●5レーンサーキット
　●100M
　●その他ジャパンカップの2012、2013、2014。
　　ジャパンカップ2014のスーパーグライドサーキット2014、232mコースのタイム表示も対応しました。
　　参考までに。

　例えば232mを『ギア比 4:1、タイヤ径 25mm(トルク重視セッティング)』で40秒切るには
　時速21km以上、モーターがおおよそ最低17,850回転/分が必要となる事になります。
　その場合市販の5レーンサーキットでの5週タイムは6.279秒を切れれば出せる。　という一連がこのソフトですぐわかります。
　実走行での負荷の減速を考えると20,000回転くらいのモーターが必要になるでしょうか。
　（実際は坂とかありますからまた違いますがおおよそです）

　　基本的に
　　「負荷が0で、設定通りにモーター、ギア、タイヤが回っている時の理論値の最大」
　　の値になります。
　　ストレートでのトップスピードに近い物と考えて下さい。
　　更に実際には車重、空気抵抗、摩擦など様々な要因でこれ以下になると考えて下さい。
　　逆に言えば極限まで空気抵抗、車重、摩擦等を0に近づく事が出来ればこの数値とほぼ同一になるはずです。

　　通常はモーターの回転数を設定より下げる事でこの要因を考えた計算が出来ます。

　　最終的に以下で説明する「トルクゲージ」、「スピードゲージ」がこのソフト一番の肝になります。
　　単純な計算ですが理論に基づいて計算していますので信頼度はある(?)はずです。
　　おまけっぽく見えてしまいますが・・・。

●トルクゲージ
　　トルクはモーターによってそれぞれですので計算はできません。
　これはモーター自体のトルクではなく、モーターにかかる負荷がどれだけ少ないかを表すゲージです。
　ゲージが大きい程モーターの種類に関係なく負荷が少なく有利になります。
　また、トルクが大きい程算出した数値に近く(正確に)なります。
　（トルクが少ないほど色々な影響を受けて回転数が下がるため）
　トルクは最終的に距離あたりにモーターを何回転させられるかになるので
　（同じ距離に対して沢山回せばそれだけ力は強くなります、逆は速度は出ますが距離あたりに使えるパワーは反比例して下がります）
　ギアやタイヤ等で算出した数値「1メートルあたりのモーター回転数」をそのまま視覚化しています。

　式
　1,タイヤの径から外周を算出。
　2,外周から１メーター辺りのタイヤ回転数を算出。
　3,メーター辺りのタイヤ回転数とギア比からモーターの回転数を算出。

　　　　メーター辺りのモーター回転数がトルクになります。

●スピードゲージ
　　1分(min)あたりの速度(距離)をそのまま視覚化しています。
　　当然こちらも大きい方が良いです。
　　100%トルク発揮(減速の要素が無い)出来た場合の理論値となります。

　式
　1,モーター回転数(分)とギア比からタイヤの回転数(分)を計算。
　2,タイヤの径からタイヤ外周を計算。
　3,タイヤの回転数(分)×タイヤ外周から1分辺りの距離を計算。

　　　　1分辺りの走行距離がスピードになります。

●エラー
　　ギア比やタイヤ径が極端に小さくなったり大きくなったりすると一部の数値が天文学的な数値になる場合があります。
　この場合オーバーフローエラーとなりプログラムが停止される事があります。
　あまり気にする事はありませんがエラーがある事は承知で使用して下さい。
　（ソフト内でエラー停止してくれるので故障等の問題はありません）
